  • AOI自动光学检测仪KING-E1200

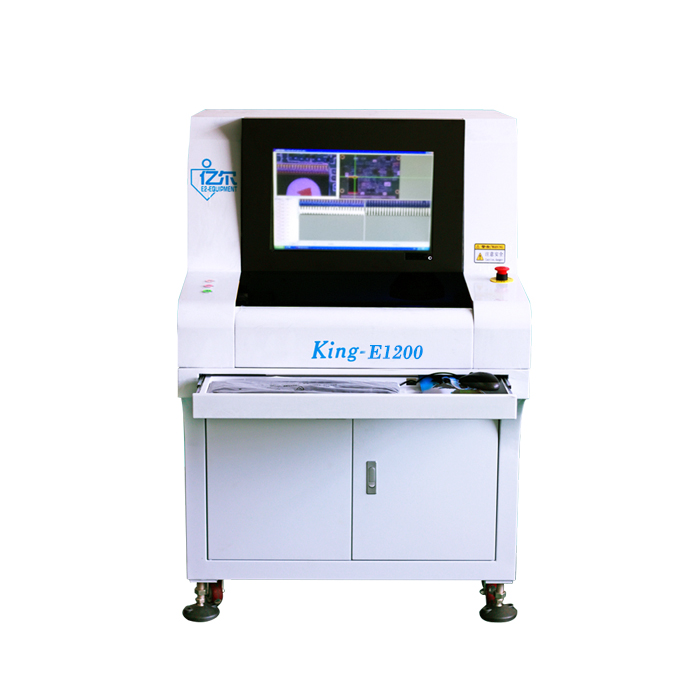

AOI自动光学检测仪KING-E1200

AOI自动光学检测仪KING-E1200

  • Product description: aoi,aoi自动光学检测仪,aoi设备,aoi检测设备,在线aoi,aoi光学检测设备品牌,aoi检测,aoi检测仪
  • 在线订购

亿尔AOI检测设备 KING-E910(离线型)参数配置

系统类别

祥细项目

规格参数及备注

视觉识别系统

判别方法

图片对比,彩色图象对比/外形轮廓对比/二值化参考对比(操作编程简单)

摄像机

进口彩色SONY工业CCD相机, 分辨率:10微米/点,远心镜头

光源

RGB, 环形结构光源,进口ROHS标准LED

图像处理速度

0402 CHIP

< 6ms

每画面处理时间

< 100ms

检测内容

锡膏印刷

漏印、偏斜、连锡、少锡、多锡、断路、污染

零件缺陷

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

焊点缺陷

锡多、锡少、连锡、虚焊

防静电措施

防静电插座

机械系统

PCB尺寸

最小:25mm×25mm 最大380mm×1200mm

PCB厚度

0.5mm~2.5mm

PCB翘曲度

<2mm(有夹具辅助矫正变形)(特殊要求可订制)

零件高度

0.5mm-25mm (特殊要求可订制)

最小零件

能测最小元件0201

XY平台

驱动设备

高精度丝杆(台湾HIWIN上银),及进口三菱伺服电机马达系统

定位精确

<25 um (0.025mm)

移动速度

700mm/S (MAX)

软件系统

操作系统

预安装:Microsoft Win7

识别控制系统

特点

统计外形建模,学习OK样品,点、线、面和体积自动建立标准图像,识别数据及误差阀值

操作

图形化编程,自带元件库,根据元件形状选择标准自动生成检测框,精确自动定位,微米位微调,制程快捷

Mark

点数

可选择2个常用的Mark,拼版多Mark功能

识别速度

0.5S/PCS

控制系统

电脑主机

工业控制计算机,Intel双核CPU 3G DDR3 4GHDD 500G硬盘(或固态硬盘),

显示

24英寸品牌显示器

其它参数

机械外形尺寸(L*W*H)

重量

电源

交流220伏特±10%,频率50/60Hz,额定功率800W
(UPS
不间断电源 选配)
