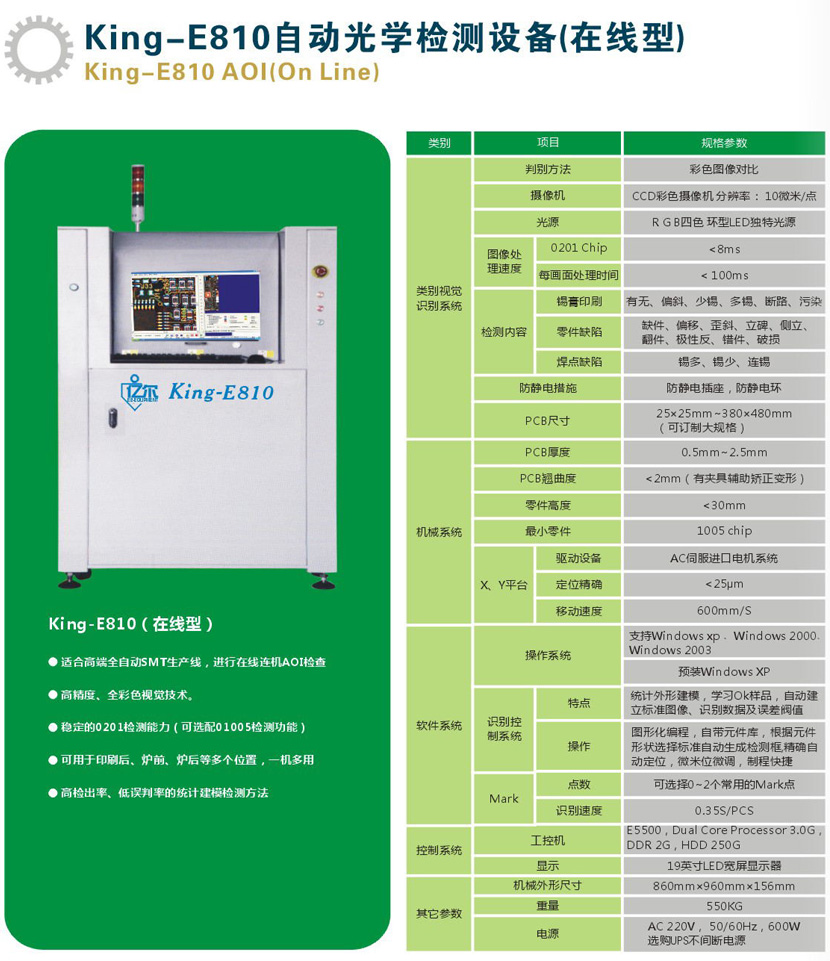

亿尔AOI检测设备 KING-E810在线型参数

类别

项目

规格参数

运输

PCB流动方向

自动,从左到右,从右到左,软件自动切换

宽度调整

自动

定轨

在前面(标准)

NG/OK信号

有标准NG/OK信号接口

标准

视觉识别系统

判别方法

逻辑算法,图片对比,彩色图象对比/外形轮廓对比/二值化参考对比,综合应用,操作编程简单

摄像机

日本SONY原装彩色工业相机500万相素, 分辨率: 10微米/

光源

RGB+白光,环形LED结构光源

图像处理速度

0201 CHIP

< 6ms

每画面处理时间

< 100ms (每画面处理时间)

检测内容

锡膏印刷

有无、偏斜、少锡、多锡、断路、污染

零件缺陷

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损

焊点缺陷

锡多、锡少、连锡

防静电措施

防静电,不产生静电

机械系统

PCB尺寸

25mm×25mm~380mm×480mm (特殊要求可订制)

PCB厚度

0.5mm~2.5mm

PCB翘曲度

<2mm(有夹具辅助矫正变形)(特殊要求可订制)

零件高度

0.5mm-25mm (特殊要求可订制)

最小零件

01005元件

XY平台

驱动设备

高精度丝杆(台湾HIWIN上银),及进口三菱伺服电机马达系统

定位精确

<25 um

移动速度

700mm/S (MAX)

软件系统

操作系统

预安装:Microsoft  Win 7

识别控制系统

特点

统计外形建模,学习OK样品,自动建立标准图像,识别数据及误差阀值

操作

图形化编程,自带元件库,根据元件形状选择标准自动生成检测框,精确自动定位,微米位微调,制程快捷

Mark

点数

可选择2个常用的Mark,拼版多Mark功能

识别速度

0.5S/PCS

条码二维码读取

HONEYWELL (1900G)(美国)

通过设备的摄像头读取PCB上的条码二维码,并与维修工作站链接.(选配)

控制系统

工控机(电脑主机)

工业计算机,Intel双核CPU 3G DDR3 4G100G固态硬盘

显示

24英寸LED显示器,另配一个24寸显示器

其它参数

机械外形尺寸(L*W*H)

970mm * 1070mm * 1450mm

重量

550公斤

电源

交流220V伏特±10%,频率50/60Hz,额定功率600W
(UPS
不间断电源 选配)
